各系列型鋼的規格、材質與公差標準
產品系列總表
我們為機械製造、結構工程與自動化設備提供型鋼材料，鋼材經熱成型、退火去應力、冷拉矯直，裁切至需求尺寸，與下屬層加工、焊接組接、半成品堆積等安排和管理，直接採用近乎成品尺寸的型鋼。
| 品項系列 | 規格範圍 | 類型 | 執行標準 |
|---|---|---|---|

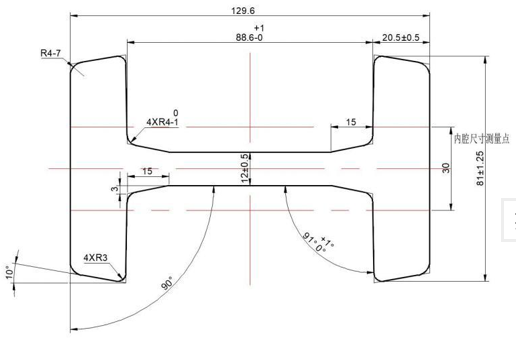

| 鋼圈型鋼系列 | 80~430 | A、B、D；A32、A36、D32、D36；Q345qD | GB/T9945、EN10067 |
| L 型鋼系列 | L200×90~L450×125 | A、B、D；A32、A36、D32、D36 | JIS G3192、YB/T4562 |
| 船用扁鋼 | 80~400 | A、B、D；A32、A36、D32、D36 | QB/JF002 |
| 不等邊角鋼系列 | ∠75×50~∠200×125 | A、B、D；A32、A36、D32、D36 | GB/T706、JIS G3192、EN10056 |
| 等邊角鋼 | ∠150×150 | A、A36、Q235B | GB/T706 |
| 鏟刃鋼 | 152~400 | 80#、30MnB、25CrMnB | 主機廠圖面 |
| 履帶鋼系列 | 節距 135~317 | 25MnB、25CrMnB | YB/T5034 |
其他型鋼規格

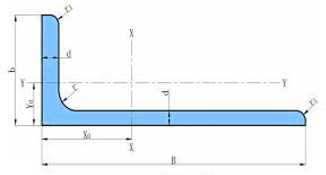

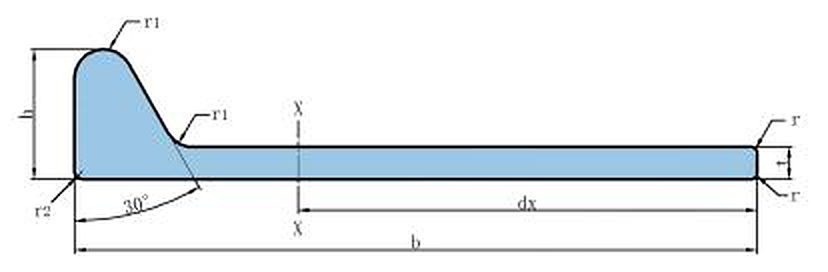

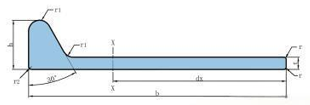

船用扁鋼／L 型鋼
斷面示意建置中，歡迎來信索取圖面資料。
日標／歐標不等邊角鋼
公差範圍對照
表・國標熱軋角鋼允許公差（GB/T 706-2016）
| 項目 | 分項 | 允許偏差（mm） | |
|---|---|---|---|
| 等邊角鋼 | 不等邊角鋼 | ||
| 邊寬度（B, b） | 邊寬度 a ≤ 56 | ±0.8 | ±0.8 |
| >56~90 | ±1.2 | ±1.5 | |
| >90~140 | ±1.8 | ±2.0 | |
| >140~200 | ±2.5 | ±2.5 | |
| >200 | ±3.5 | ±3.5 | |
| 邊厚度（d） | 邊寬度 a ≤ 56 | ±0.4 | |
| >56~90 | ±0.6 | ||
| >90~140 | ±0.7 | ||
| >140~200 | ±1.0 | ||
| >200 | ±1.4 | ||
| 頂端直角允許偏差（a） | a ≤ 50′ | ||
| 彎曲度（q） | q ≤ 3 mm/m；總彎曲度 ≤ 總長度的 0.30% | ||
a：不等邊角鋼按長邊寬度 B。

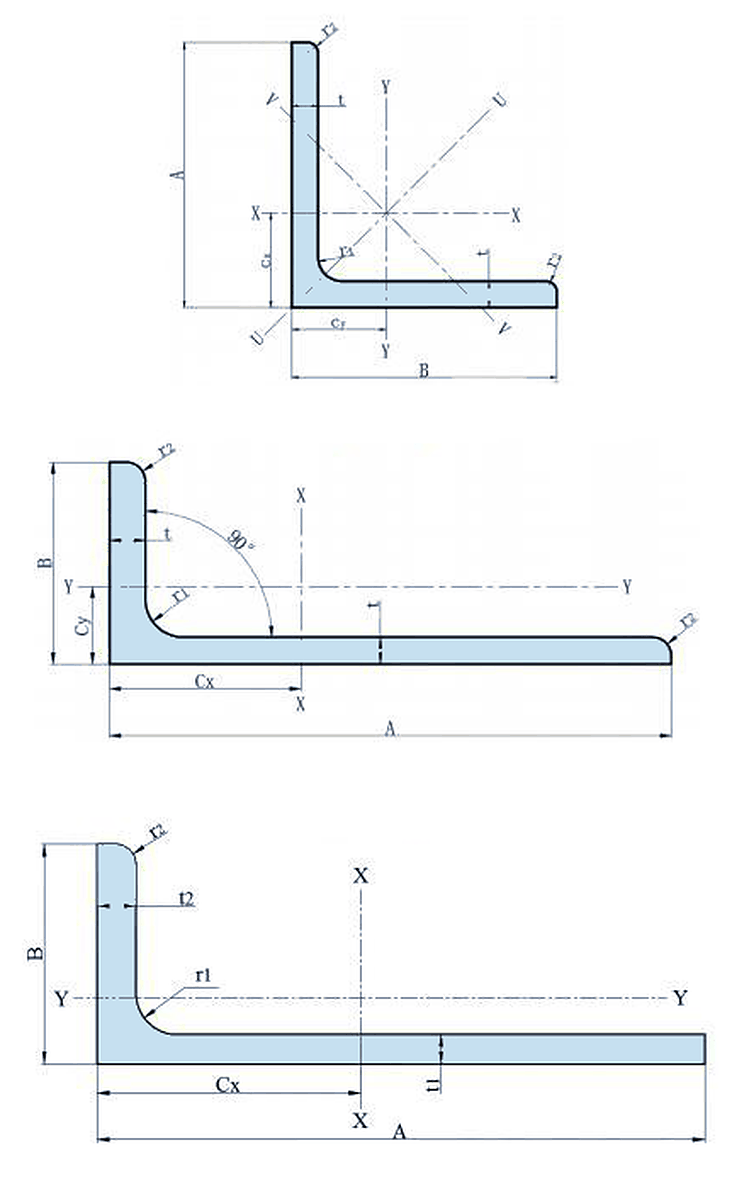

圖・角鋼斷面尺寸標註符號（JIS G3192）
A、B 為邊長，t 為邊厚，r1／r2 為內外圓角，Cx／Cy 為重心距離，X／Y 為形心軸；圖為斷面標註符號對照，非公差數值。
表・歐標熱軋角鋼允許公差（EN 10056-2:1993）
| 角鋼邊寬度 | 角鋼厚度 | ||
|---|---|---|---|
| 腿寬度 a（mm） | 寬度公差（mm） | 腿厚度 t（mm） | 厚度公差（mm） |
| a ≤ 50 | ±1.0 | t ≤ 5 | ±0.50 |
| 50 < a ≤ 100 | ±2.0 | 5 < t ≤ 10 | ±0.75 |
| 100 < a ≤ 150 | ±3.0 | 10 < t ≤ 15 | ±1.00 |
| 150 < a ≤ 200 | ±4.0 | 15 ≤ t | ±1.20 |
| 200 < a | +6.0／−4.0 | — | |
依《結構用等邊與不等邊角鋼形狀、尺寸允許偏差》EN 10056-2:1993。

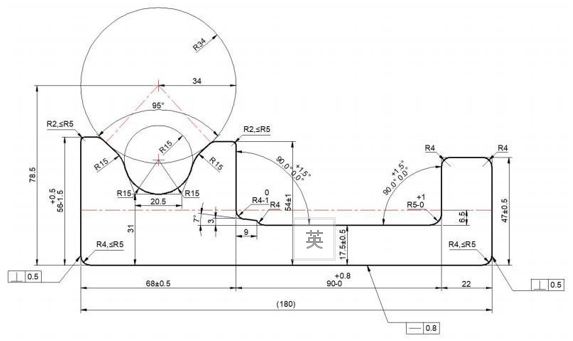

客製化型鋼規格
20MnSiV
25MnV
Q440M
420HN（18MnNb6）
門架、橫樑、倉儲車支撐腿、方扁鋼與工作台型鋼皆為全尺寸定製多規格，執行行業標準；未列型號歡迎提供圖面評估。
門架系列（C 型鋼／J 型鋼／H 型鋼）
| 產品名 | 材質 | 規格型號 | 執行標準 |
|---|---|---|---|
| C 型鋼 | 20MnSiV 25MnV Q440M 420HN（18MnNb6） | 全尺寸定製多規格 | 行業標準 |
| J 型鋼 | 20MnSiV 25MnV Q440M 420HN（18MnNb6） | 全尺寸定製多規格 | 行業標準 |
| H 型鋼 | 20MnSiV 25MnV Q440M 420HN（18MnNb6） | 全尺寸定製多規格 | 行業標準 |
門架系列型號表
| 型號 | 材質 | 每米重量 |
|---|---|---|
| 8C（2890） | 20MnSiV | 10.52 kg/m |
| 10C（2867） | 20MnSiV | 14.78 kg/m |
| 10H（3018） | 20MnSiV | 19.43 kg/m |
| 10H-T | 20MnSiV | 22.70 kg/m |
| 12C（2810） | 20MnSiV | 20.75 kg/m |
| 12H（3019） | 20MnSiV | 25.26 kg/m |
| 12J（3351） | 20MnSiV | 25.57 kg/m |
| 148C | 20MnSiV | 24.10 kg/m |
| 148J | 20MnSiV | 28.55 kg/m |
| 16Cb | 20MnSiV | 32.09 kg/m |
| 16Ca | 20MnSiV | 33.27 kg/m |
| 16Jb | 20MnSiV | 37.09 kg/m |
| 16Jb-T | 20MnSiV | 39.00 kg/m |
| 16Ja | 20MnSiV | 39.33 kg/m |
| 13SC（2811） | Q440M | 28.59 kg/m |
| 13H（3020） | Q440M | 34.10 kg/m |
| 157C（2862） | 25MnV | 36.00 kg/m |
| 15H（3100） | 25MnV | 40.10 kg/m |
| 175H（3353） | 25MnV | 40.10 kg/m |
| 18C（2891） | 25MnV | 42.88 kg/m |
| 18F | Q440M／25MnV-HN | 45.10 kg/m |
| 20C（2757） | 25MnV | 52.26 kg/m |
| 18J | 25MnV | 52.50 kg/m |
| 22C | 25MnV | 56.12 kg/m |
| 25C | 25MnV | 65.20 kg/m |
橫樑系列（叉車橫樑）
| 產品名 | 材質 | 規格型號 | 執行標準 |
|---|---|---|---|
| 叉車橫樑 | Q355B／20MnSiV | 全尺寸定製多規格 | 行業標準 |
倉儲車支撐腿系列
| 產品名 | 材質 | 規格型號 | 執行標準 |
|---|---|---|---|
| 倉儲車支撐腿 | Q355B | 全尺寸定製多規格 | 行業標準 |
方扁鋼系列
| 產品名 | 材質 | 規格型號 | 執行標準 |
|---|---|---|---|
| 扁鋼／方鋼 | Q355B／Q235B | 全尺寸定製多規格 | 行業標準 |
工作台型鋼系列
| 產品名 | 材質 | 規格型號 | 執行標準 |
|---|---|---|---|
| 工作台型鋼 | 45#／60# | 全尺寸定製多規格 | 行業標準 |
鏟刃鋼系列
| 形式 | 材質 |
|---|---|
| 弧形鏟刃 | 80# 鋼或 30MnB |
| 平直鏟刃 | 45# 鋼、25CrMnB、27MnTiB 或 30MnB |
| 帶刃口鏟刃 | 45# 鋼、25CrMnB、27MnTiB 或 30MnB |
履帶鋼系列（YB/T5034-2015）
| 型號 | 節距 mm | 寬度 mm | 厚度範圍 mm |
|---|---|---|---|
| 3135 | 135 | 154 | 6 |
| 3154 | 154 | 165 | 6–8 |
| 3171 | 171 | 198.9 | 8–12 |
| 3171.5 | 171.5 | 190 | 8–9.5 |
| 3188 | 188 | 217.5 | 10 |
| 3190 | 190 | 219 | 8–12 |
| 3203 | 203 | 236 | 11–13 |
| 3216*30G | 216 | 247–250 | 11–14 |
| 3216*36G | 216 | 247 | 13–18 |
| 190 | 190.5 | 217 | 13 |
| 228 | 216 | 251 | 15.5 |
| 260 | 260–270.5 | 302–306 | 21–23.5 |
公差範圍對照
型鋼的裝配精度取決於斷面公差。我們以精密儀器執行尺寸公差檢核，出貨前逐批確認，滿足機械組件的高度裝配需求；特殊公差要求請在詢價時一併說明。
